クエン酸不働態化概要

現場で一般的に「不働態化」と呼ばれているものは、実際にはほとんどのステンレス鋼で自然に発生するプロセスを強化することにすぎません。

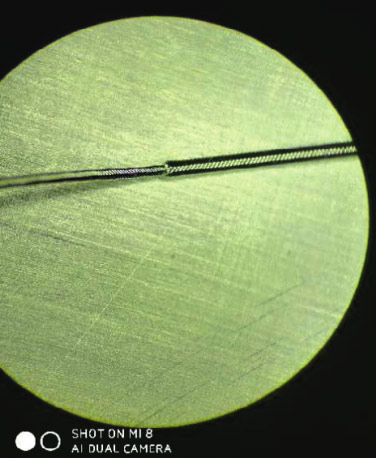

現場で一般的に「不働態化」と呼ばれているものは、実際にはほとんどのステンレス鋼で自然に起こるプロセスの強化に過ぎません。この処理は、完璧な仕上がりが不可欠で、汚染が性能低下につながる可能性のある用途によく使用され、美しい表面と最高レベルの性能という2つの効果を1つにまとめます。医療機器の仕上げ（インプラントや手術器具など）や航空宇宙部品が主な候補ですが、キッチンにあるステンレス製のカトラリーのような日用品にも適用できます。

ステンレス鋼の表面に汚染や腐食の危険がある場合、不働態化処理により、ステンレス鋼が酸素環境にさらされたときに化学的に不活性な不活性表面層またはフィルムを形成することで（それによって鋼の反応性が低下する）、危険が排除されます。

しかしながら、この自然な不働態皮膜の形成は、汚染物質（汚れ、油脂、グリース、化合物、スケール）や部品表面の遊離鉄の存在によって阻害される可能性があります。そのため、これらの汚染物質を除去し、クリーンで耐食性のあるステンレス鋼部品を製造するために、現場における組織的な不働態化プロセスが設計されています。

ステンレス鋼の部品やデバイスの汚染や腐食の可能性を最小限に抑えることは、安全性とパフォーマンスにとって非常に重要であり、航空宇宙産業や医療機器などの業界では特に求められています。

不働態化プロセス

いずれの場合も、洗浄は不働態化プロセスの第一歩ですが、工場によっては別のプロセス ラインまたはセルで洗浄が行われる場合があります。必要な洗浄の種類は、汚染物質、汚れの量、必要な清浄度、および部品の形状によって異なります。汚れやグリースなどの堆積した汚染物質を除去する洗浄には、拭き取り、蒸気脱脂、スプレー、または超音波や撹拌の有無にかかわらず浸漬が含まれます。洗浄剤や洗剤は、除去する汚れの種類に適したものを選択し、安全および環境規制に従って取り扱う必要があります。スケール除去 (熱処理や溶接による厚い酸化膜、または熱処理による着色の除去) が必要な場合は、酸洗または電解研磨とそれに続く徹底的なすすぎが必要になる場合があり、その後の硝酸またはクエン酸による不働態化は指示されないことがあります (詳細については、ASTM A380 および B254 を参照してください)。

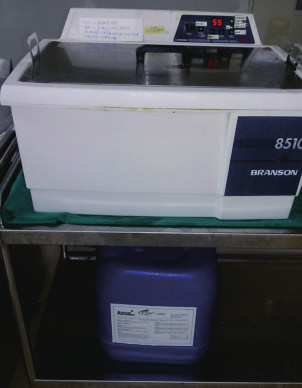

複数ステーションの浸漬パッシベーションラインでは、通常、超音波洗浄機と濾過装置を備えた1つ以上の洗浄タンク、場合によっては攪拌装置またはインデックス回転装置（部品の形状や汚れの付着状況から判断して有効と判断される場合）、そして水ベースの洗浄剤または洗剤を使用することでプロセスが開始されます。部品は、複雑な形状であっても、各ステップですべての重要な表面と洗浄液の接触を最適化するために、バスケット、固定具、ラック、またはインデックス装置に配置する必要があります。

洗浄ステーションの直後には、1つまたは複数のリンスステーションが設置されており、これらのステーションにも、超音波、撹拌、インデックス、スプレーオフなどの機械的な装置が備えられ、良好なリンスを促進します。向流リンス技術と自動補給装置は、水の使用量、節水、そして水の一貫性を最大限に高めます。

洗浄工程に続いて、不働態化プロセスの酸処理工程では、洗浄されたステンレス鋼部品と希釈硝酸またはクエン酸を、ASTM A967やAMS2700Cなどの規格で規定されている複数の配合のいずれかに従って、制御された接触させます。この工程の目的は、前の洗浄およびすすぎ工程の完了後に残留する遊離鉄および異物を除去することです。

可能であれば、不働態化工程では部品を不働態化槽に完全に浸漬します。槽は、部品の周囲および内部に溶液が循環できる十分な大きさが必要です。循環や超音波処理によって、さらに溶液の循環を促進できます。不働態化工程に関連するすべての機器が、選択した酸と互換性があることを確認してください。

酸濃度、浴温度、接触時間はすべて不働態化レシピにおいて比例関係にあり、仕様達成に不可欠です。これらのプロセスパラメータは、対応するシステムにおいて手動または自動で監視でき、長期データ保存も可能です。

英語版が優先する / English version prevail
