以下のデータは、硝酸（ASTM A-967、硝酸タイプ2）とCitriSurf 2050（A-967、クエン酸タイプ4）を用いた最新の方法による不動態化処理を施したAISI 316Lステンレス鋼の分析結果です。この分析では、電子化学分析分光法（ESCA）（またはXPS）とオージェ電子分光法（AES）の両方を用いて、不動態化処理後のステンレス鋼表面の化学組成を定量化しました。

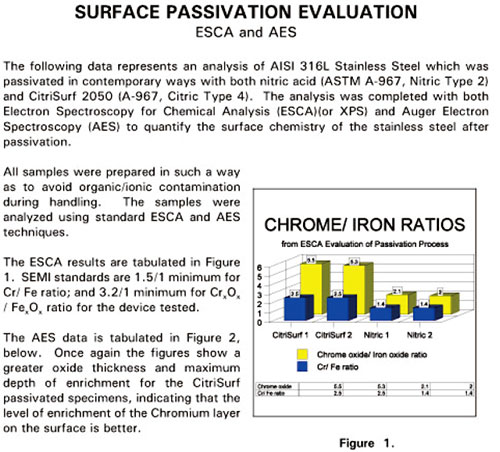

すべてのサンプルは、処理中の有機イオン汚染を回避する方法で調製されました。サンプルは標準的なESCAおよびAES法を用いて分析されました。ESCAの結果を図1に示します。SEMI規格では、Cr/Fe比の最小値は1.5/1ですが、試験装置のCrOx/FeOx比の最小値は3.2/1です。

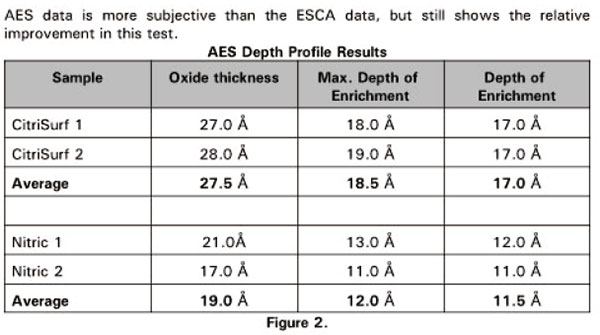

AESデータは、以下の図2に表形式で示されています。これらのグラフからも、CitriSurf処理したサンプルは酸化層が厚く、濃縮深度が最も深く、表面クロム層の濃縮度が優れていることがわかります。

AESデータはESCAデータよりも主観的なデータですが、それでもこの試験では相対的な改善が見られます。

※より詳しい情報を英語でご希望の場合はお問い合わせください。

ASTM A967 (ステンレス鋼部品の化学不動態化処理に関する標準仕様)
ASTM B600 (チタンから金属鉄を除去する)
AMS 2700 (using Method 2, 航空宇宙産業向け)
AMPP SP21485 (貨物船の貯蔵タンク用)
ASTM A380 (ステンレス鋼部品、機器、システムの洗浄、スケール除去、不働態化）
ASTM F86(金属製外科用インプラントの表面処理およびマーキングの基準)
ASTM F1089(外科器具の腐食に関する標準試験方法)
ASTM B912 (電解研磨ステンレス鋼の不動態化技術規格)

軍事規格:
MIL-S-5002
MIL-STD-171
MIL-DTL-14072
MIL-STD-753
